High-Speed Design

interactive High-Speed design features

강력한 규칙 정의와 레이아웃 기능을 통해 고속 디자인을 쉽게 레이아웃할 수 있습니다.

Interactive Serpentine Routing

Signal Path Creation

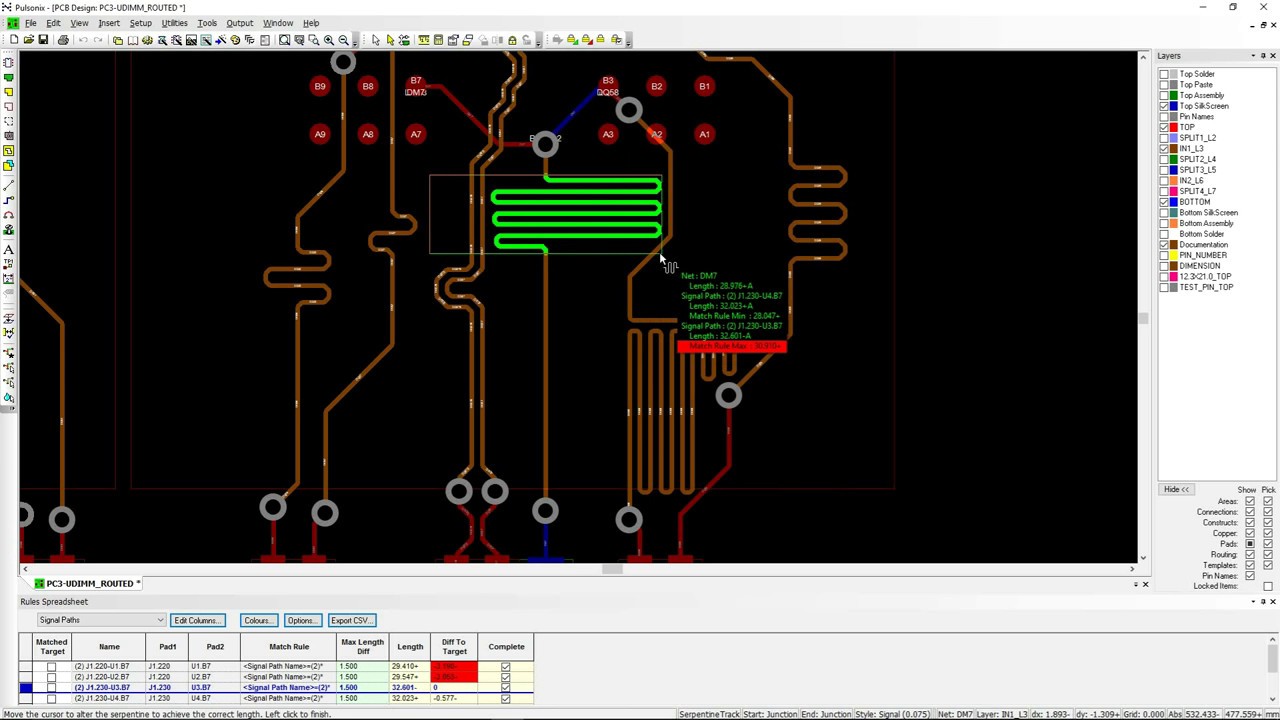

동적 길이 조정 기능을 지원하여 네트별 추가 길이 위치와 양을 자유롭게 설정할 수 있습니다. 여러 세프린틴 스타일을 제공해 설계 목적에 최적화된 신호 경로를 생성하며, 복잡한 고속 신호 조건에 맞는 효과적인 지연 조절을 가능하게 합니다.

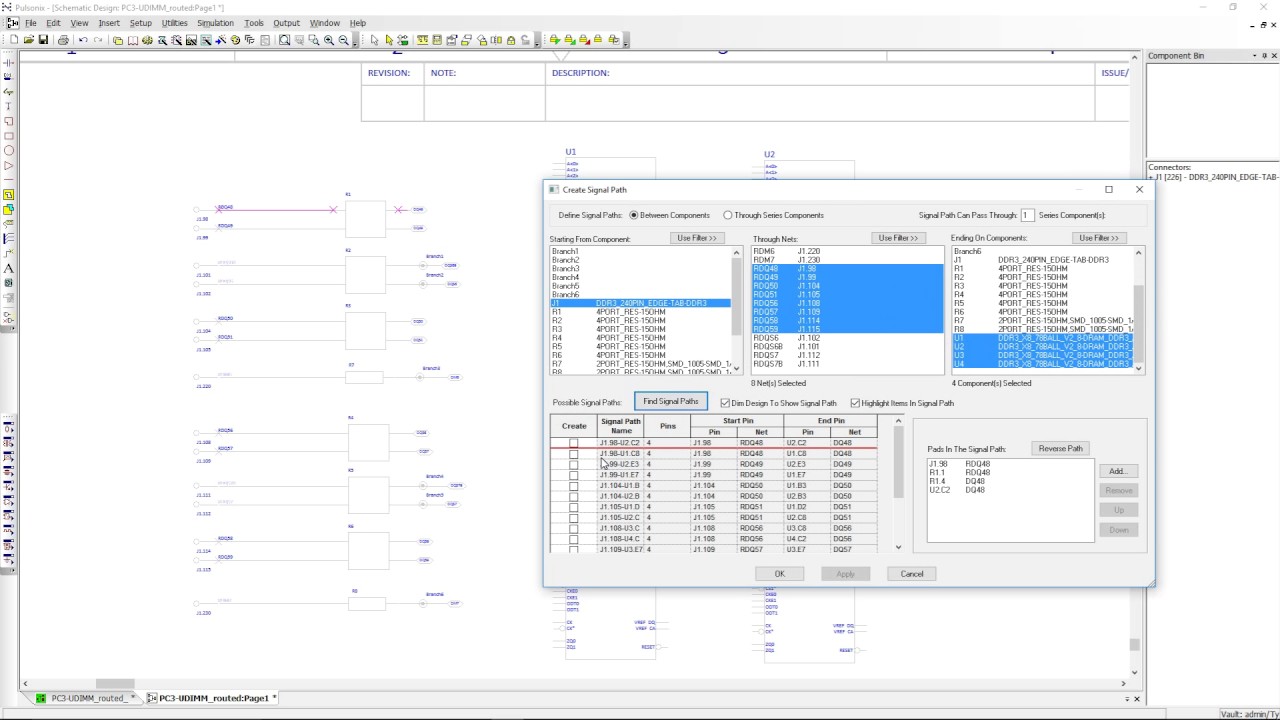

복잡한 신호가 여러 부품과 네트를 지나갈 때 이를 지능적으로 경로로 정의합니다. 이후 고속 신호 설계와 제조 및 테스트용 규칙을 손쉽게 설정하여 회로 성능 및 제조 신뢰성을 동시에 확보할 수 있는 환경을 제공합니다.

Branch Points

High-Speed Design Rules

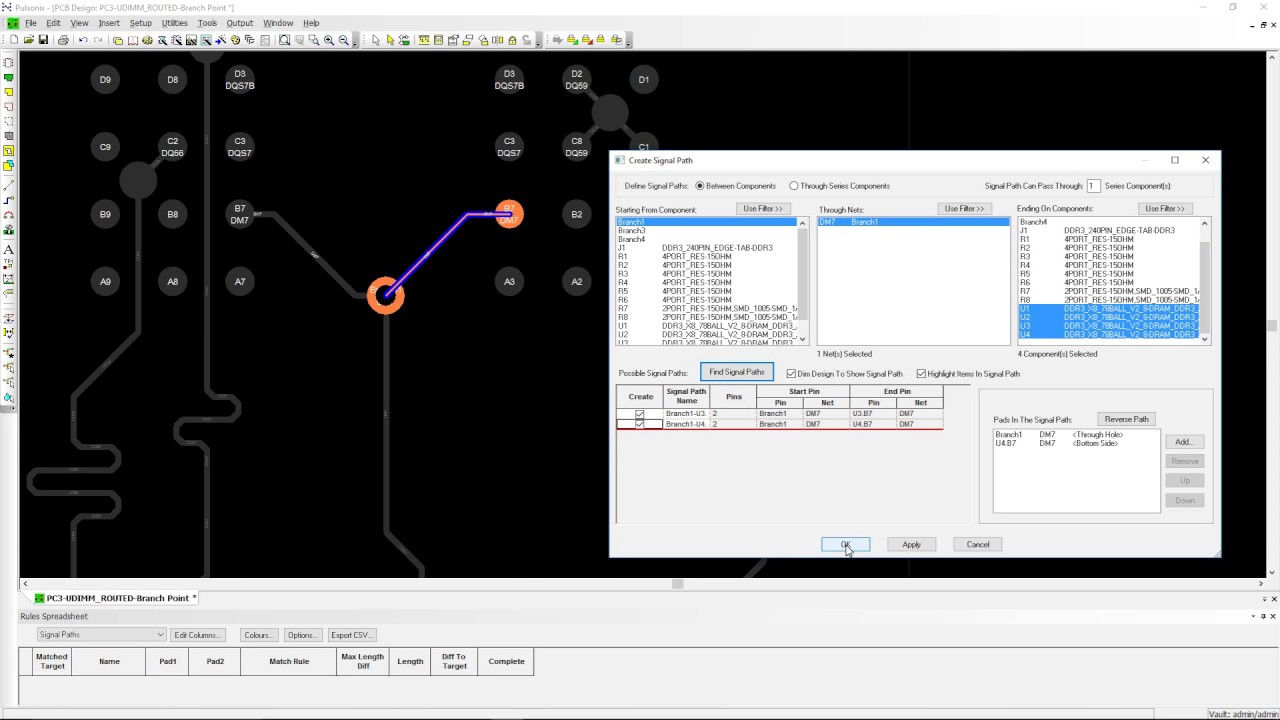

특수 심볼을 사용해 T 접합 분기 지점을 명확히 표시하고, 각 분기 선로에 대해 엄격한 길이 규칙을 설정해 신호 지연 균형을 맞춥니다. 이는 고속 신호 시스템에서 신호 무결성과 타이밍 일관성 확보에 중요한 역할을 합니다.

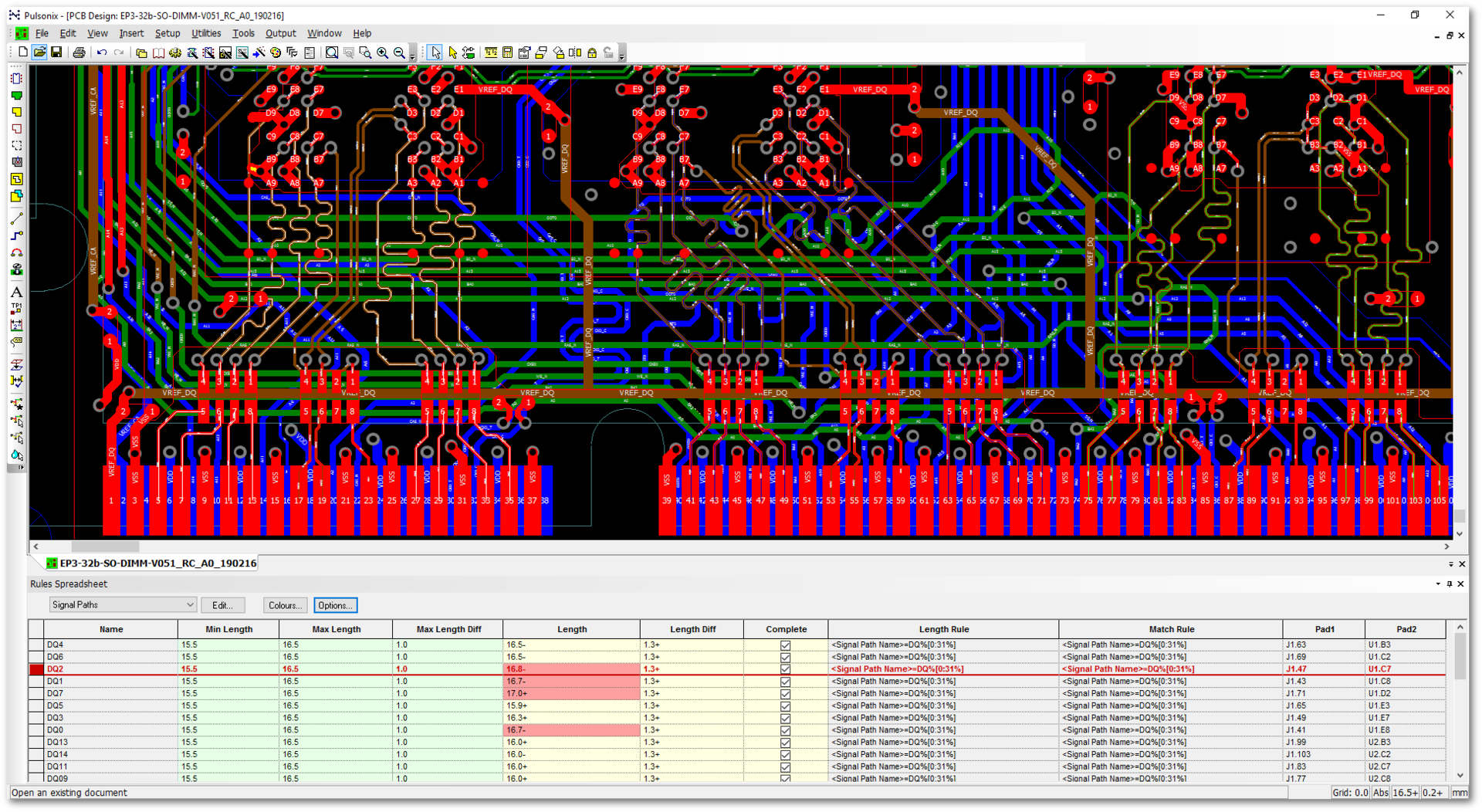

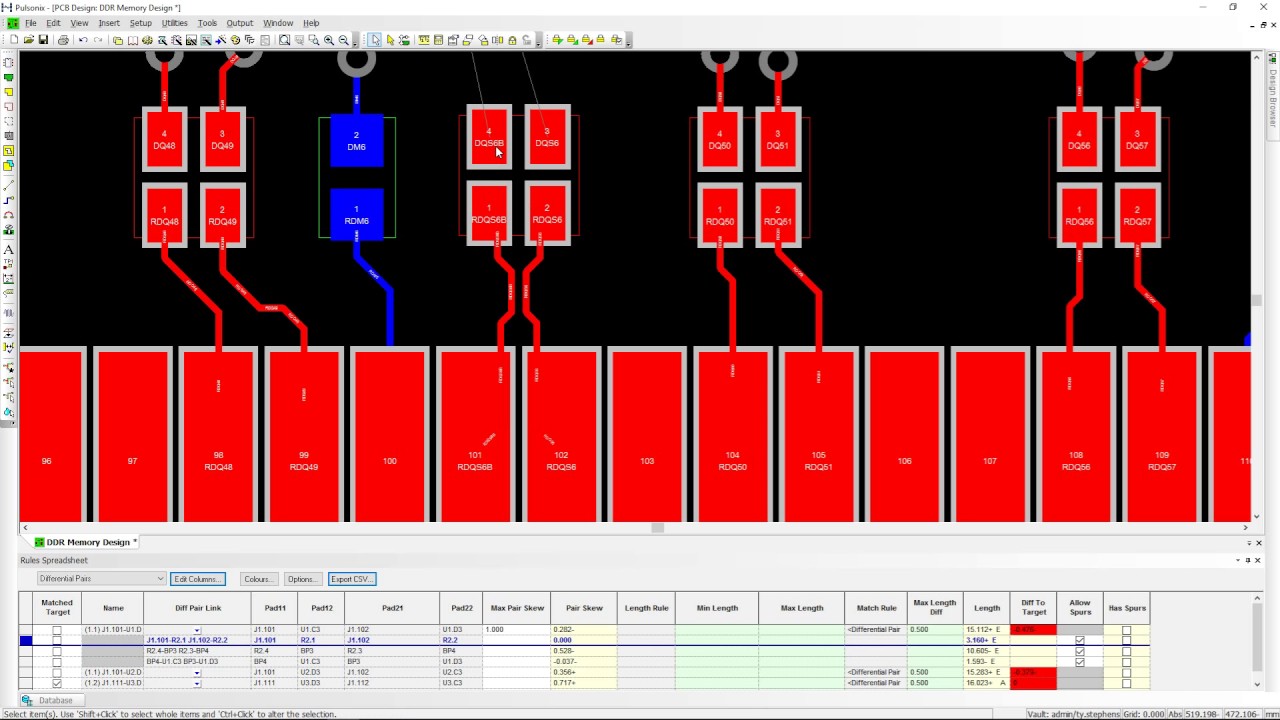

신호 지연과 간섭을 최소화하기 위해 고속 신호선의 전체 길이, 선간 거리, 좁아진 구간 길이, 라우팅 특성 등을 종합적으로 관리할 수 있는 다양한 고속 설계 규칙을 지원합니다. 이를 통해 높은 신호 품질을 유지할 수 있습니다.회로도에서 발생한 설계 변경 사항과 ECO(Engineering Change Order)를 PCB로 편리하게 전송할 수 있습니다. 더불어, PCB에서 이루어진 수정 내용은 다시 회로도(Schematic)로 완벽하게 역주석(Back Annotate)되어 항상 최신의 설계 상태를 유지하도록 돕습니다.

Via Length Rules

RF Design Features

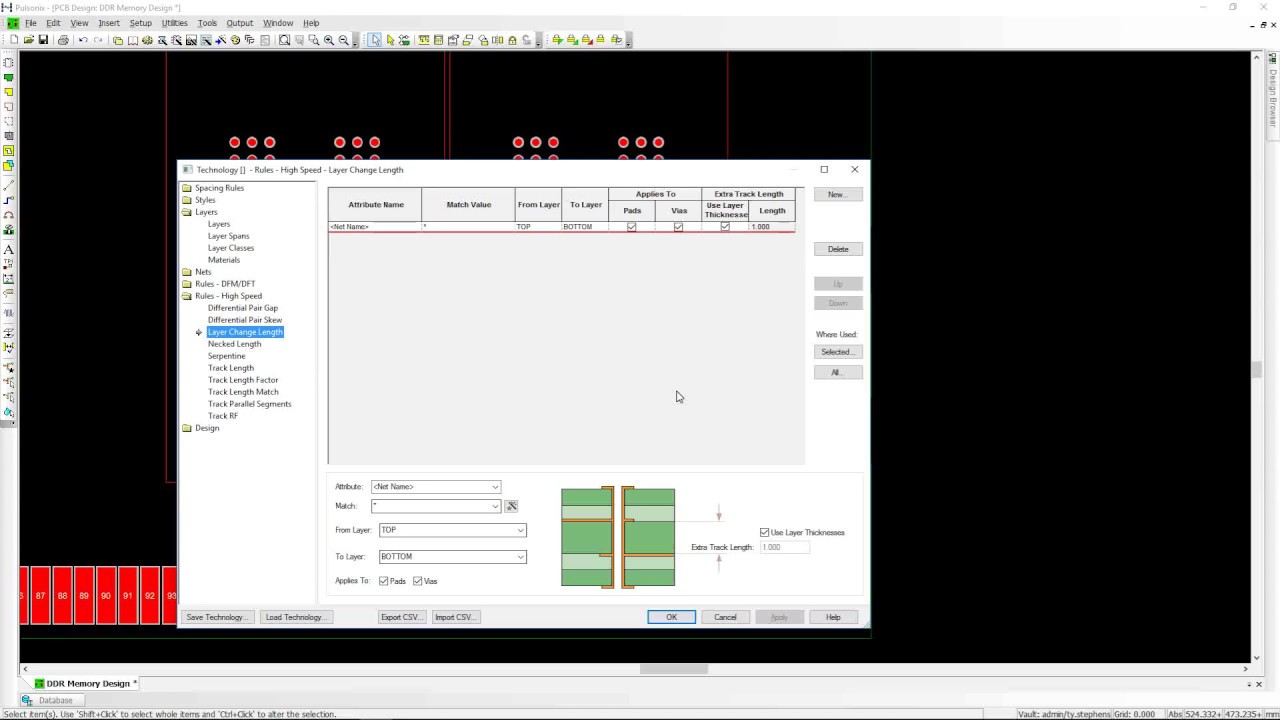

다층 비아 연결 시 비아의 길이를 자동으로 계산해 네트 길이에 추가하여 실제 신호 길이를 보다 정확히 반영합니다. 이는 신호 무결성 분석과 설계 예측 정확도를 높이는 중요한 기능입니다.

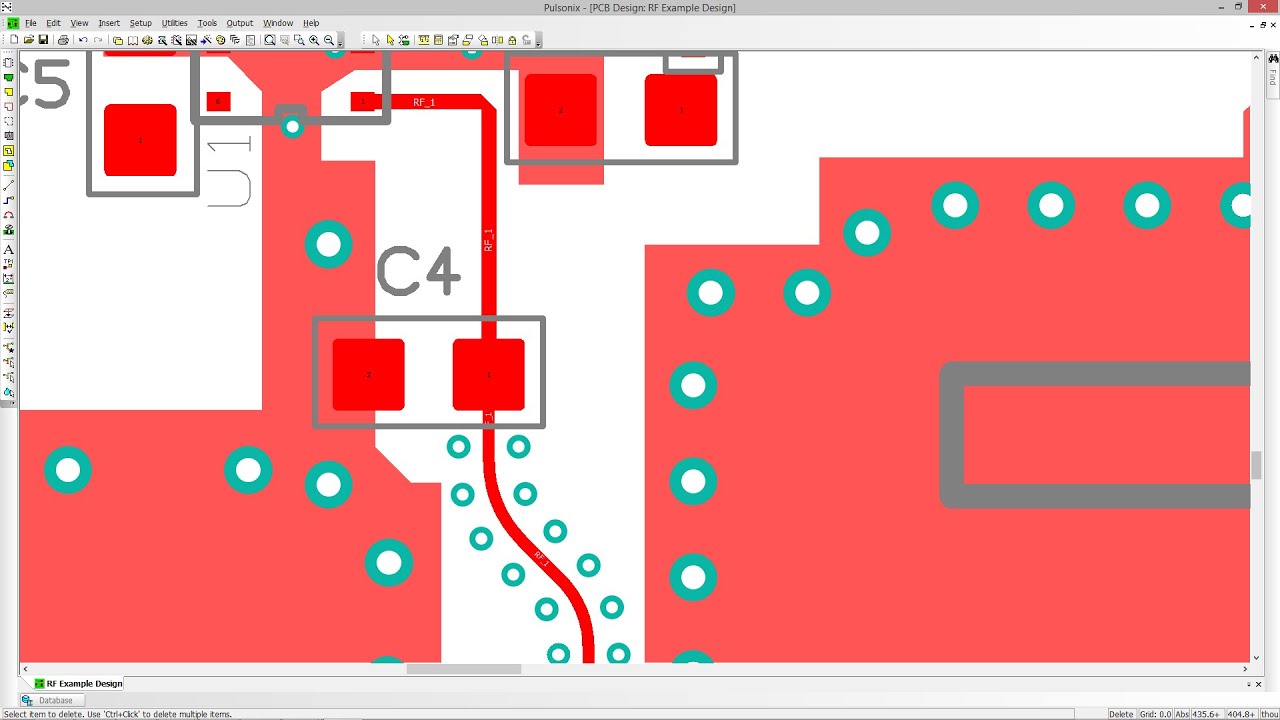

무선 시스템 설계에 필요한 RF 전용 기능을 지원합니다. 정사각형 단선, 경사진 모서리, 곡선 라우팅, 비아 쉴딩과 DXF 형상 불러오기 등이 무선 설계 요건을 충족하며 고품질 RF 성능 확보에 기여합니다.
