Flexi-Board Design Technology

Leading Edge Technology for today's modern designs

플렉시블-리지드 보드 설계 지원을 위한 핵심 기능

Flexi-Board Technology

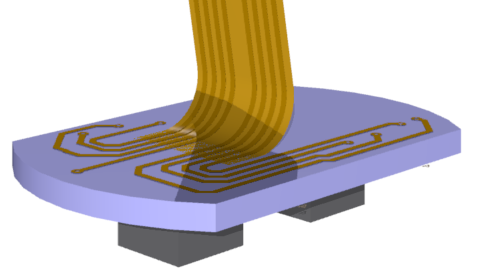

Layer Spanned Components

사용자에게 다중 레이어 스팬 영역과 레이어 스팬 부품, 굽힘 영역을 정의하는 기능과 실시간 굽힘 애니메이션을 제공해, 복잡한 플렉시블 PCB 설계를 빠르고 정밀하게 생성하고 시각적으로 검증할 수 있도록 도와줍니다.

내부 플렉시 레이어에 부품 배치가 가능하도록 하며, 각 부품의 실제 면과 레이어 특성을 속성에 반영해 조립과 제조에 필요한 정확한 보고서와 제작 도면을 생성, 복잡한 구조의 정확한 생산을 지원합니다.

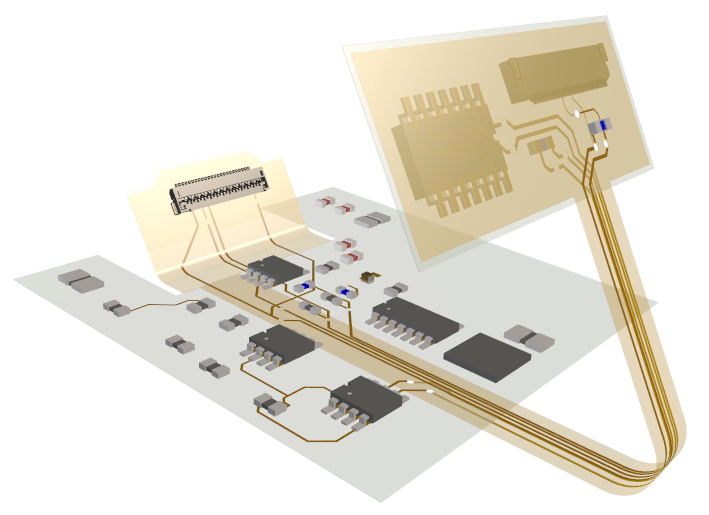

Flexi Board Animation

Flexi Bend Regions

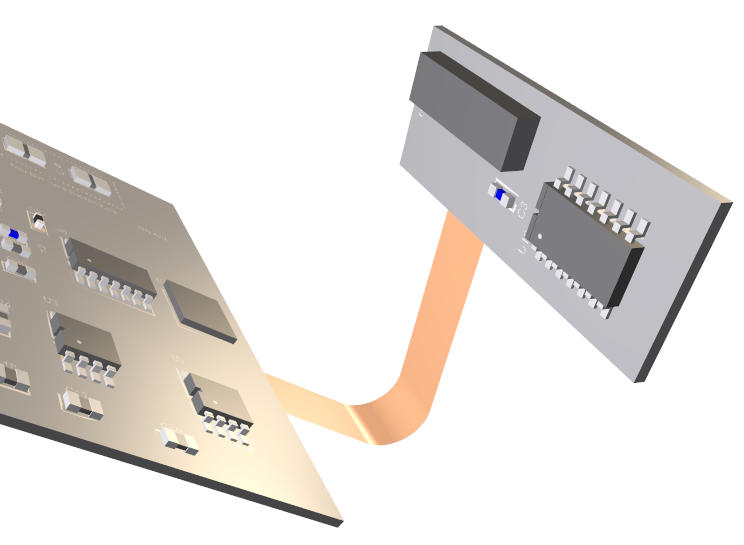

Pulsonix의 3D 뷰어는 현실감 있는 굽힘 애니메이션으로 플렉시 PCB의 굽힘과 곡선을 실시간 표현하며, 굽힘의 방향과 각도, 반경 등도 정확히 설정할 수 있습니다. 또한 다수 보드의 쌓임과 충돌을 한눈에 파악할 수 있어 설계 검증 및 문제 해결에 매우 효과적입니다.

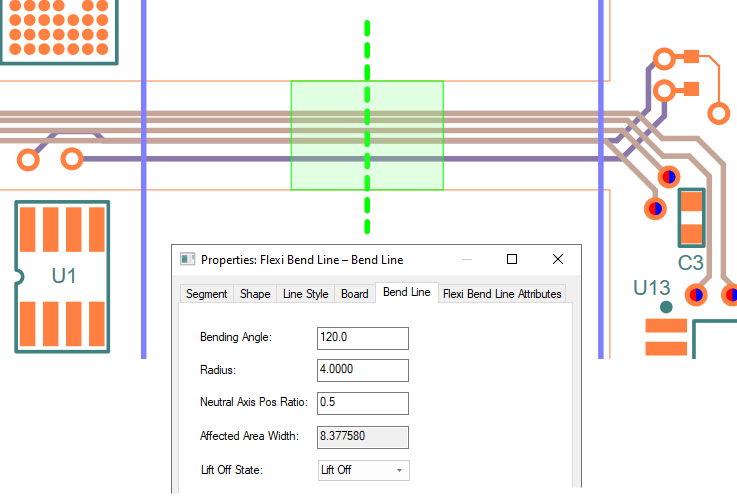

플렉시 보드의 굽힘 방식을 정의하는 핵심 굽힘 영역 파라미터를 제공해 굽힘 크기, 방향, 각도 설정뿐 아니라, DRC 검사를 위한 부품 및 비아 보호 영역도 설정합니다. ‘리프트오프’ 상태와 중립 굽힘 축 기능으로 고급 설계 요건도 충족합니다.

Bend Region Lift-off State

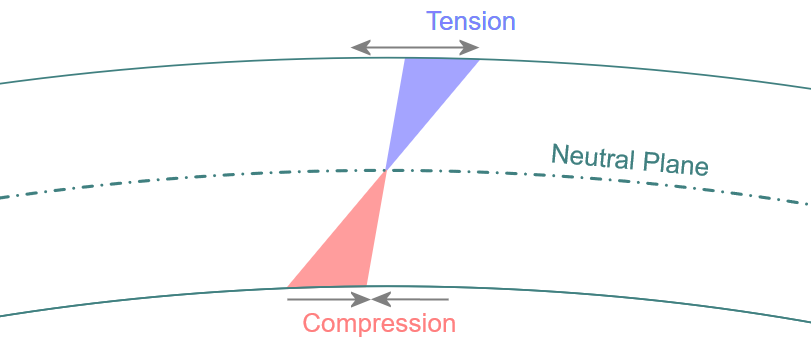

Neutral Bending Axis

‘리프트오프’ 상태는 플렉시 보드 굽힘 부분이 기존 경계 내에서 시작하도록 지정해 설계자가 보드 가장자리 밖으로 벗어나지 않도록 매끄럽게 굽힘을 제어할 수 있습니다. 반경 값을 사용해 굽힘 영역에서 자연스럽게 형태가 변형되도록 지원합니다.

중립 굽힘 축은 굽힘 과정에서 신호 트랙과 구조물의 실제 길이를 정확히 산출해, 굽힘 시 발생할 수 있는 장력이나 압축 현상을 없애 설계의 신뢰성을 높이고 설계 변형을 최소화하는 데 중요한 역할을 합니다.
