LCR-Reader-MPA: 정밀 전자 측정을 위한 궁극의 올인원 디지털 멀티미터

시장 출시 1년 만에 Siborg Systems Inc.가 다목적 측정 장비인 LCR-Reader-MPA를 새롭게 업데이트하여 선보입니다. 이 신형 모델은 기존의 최고 수준인 0.1%의 기본 정확도를 그대로 유지하면서, 다양한 측정 기능과 함께 사용자 경험을 한층 업그레이드했습니다.

LCR-Reader-MPA는 강력한 LCR/ESR 미터와 트위저 프로브를 결합하여, 측정 전에 자동으로 부품 유형을 파악하고 최적의 테스트 매개변수를 설정해 줍니다. 백라이트 LCD 디스플레이를 통해 주요 임피던스 값과 ESR, Q, D와 같은 보조 값을 즉시 확인할 수 있습니다. 특히, 단 30g(1oz.)의 초경량으로 현장 작업에 최적화된 뛰어난 휴대성을 자랑합니다.

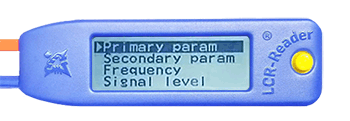

새로운 디자인은 기존 모델보다 약 1.5배 가벼워졌으며, 개선된 트위저 핸들은 부품과의 더욱 안정적인 접촉을 보장합니다. 또한, 기존의 조그휠 내비게이션 대신 4방향 조이스틱 버튼을 채택하여 홈 화면에서 주요 테스트 기능을 직관적으로 조작할 수 있게 되었습니다.

내부적으로도 큰 변화가 있었습니다. 이제 0.1, 0.5, 1 Vrms의 세 가지 테스트 신호 레벨을 제공하며, 특히 1 Vrms 테스트는 세라믹 커패시터 측정의 정확도를 크게 향상시킵니다. 신호 소스 저항을 100옴으로 줄여 작은 저항 및 인덕턴스, 대용량 커패시턴스 측정의 정확도를 높였습니다. 또한, Smart Tweezers® ST-1 이후 다시 돌아온 오실로스코프 모드는 최대 100kHz의 활성 회로 기판에서 전압 파형을 진단하는 데 매우 유용하며, LCR-Reader 켈빈 프로브 커넥터와 함께 저주파 프로브 스테이션으로 활용 가능합니다.

LCR-Reader-MPA는 최대 640mF의 초대용량 커패시터 테스트와 100kHz에 이르는 다양한 테스트 주파수를 지원하여 다른 유사 장비들과 차별화됩니다. Siborg LCR-Reader-MPA는 정밀 측정의 새로운 지평을 열어줄 궁극적인 도구입니다.

Bluetooth dongle

R-L-C Testing

Other Test Modes

Voltage Tests

LED Testing

두 가지 디스플레이 스타일로 사용자 맞춤형 경험을 제공합니다.

LCR-Reader-MPA는 사용자 개개인의 선호도에 맞춰 그레이(Grey) 디스플레이와 블랙(Black) 디스플레이 두 가지 스타일로 제공됩니다. 두 스타일 모두 눈의 피로를 줄여주는 백라이트 LCD 방식을 채택하고 있습니다.

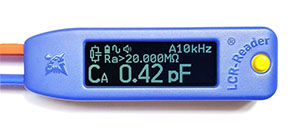

블랙 디스플레이: 더 높은 명암비를 제공하여 글자와 그래픽을 선명하게 부각시킵니다. 데이터 가독성을 최우선으로 생각하시는 분께 적합합니다.

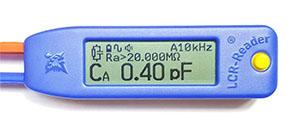

그레이 디스플레이: 더욱 밝은 배경으로 전체적인 시야가 확보되는 느낌을 선사합니다. 장시간 사용 시 편안함을 느끼고 싶으신 분들에게 좋습니다.

어떤 디스플레이를 선택하시든, LCR-Reader-MPA는 항상 최적의 측정 환경을 제공할 것입니다. 당신의 작업 환경과 스타일에 맞는 디스플레이를 선택해보세요!

LCR-Reader MPA 기능
완전 자동 및 수동 LCR, ESR, LED/다이오드 측정 기능
0.1% 기본 정확도
자동/수동 테스트 주파수 지원: 100, 120 Hz, 1, 10, 20, 30, 40, 50, 60, 75, 100 kHz
최대 15V AC/DC 전압 측정
AC/DC 전류 측정
간편한 개방/단락 교정 및 오프셋 제거
테스트 신호 레벨: 0.1, 0.5, 1.0 Vrms
회로 내 측정(In-circuit)을 위한 0.1V 자동 테스트 신호 감쇠
최대 100 kHz 오실로스코프 과도 전압 측정
최대 100 kHz 사인파 신호 생성기
0201 크기 (0.3mm)의 소형 부품까지 측정 가능
활성(저항성) 및 반응성(리액턴스) 임피던스 구성 요소 표시
Li-Po 배터리 및 마이크로 USB 충전 포트
약 30g (1 oz.)의 초경량
백라이트 LCD 디스플레이
금도금 테스트 리드

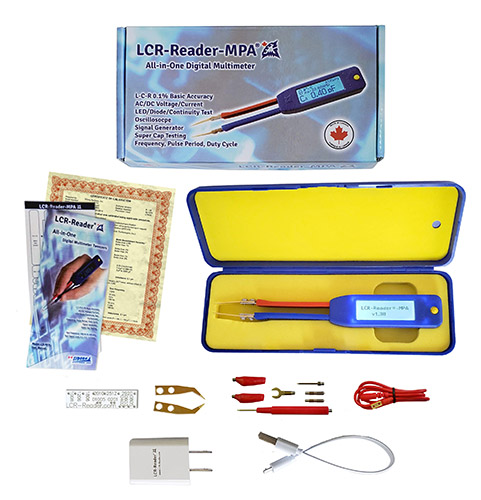

NIST 추적 가능한 교정 인증서 (LCR-Reader-MPA Pro Task Kit에 포함)
