Schematic Capture

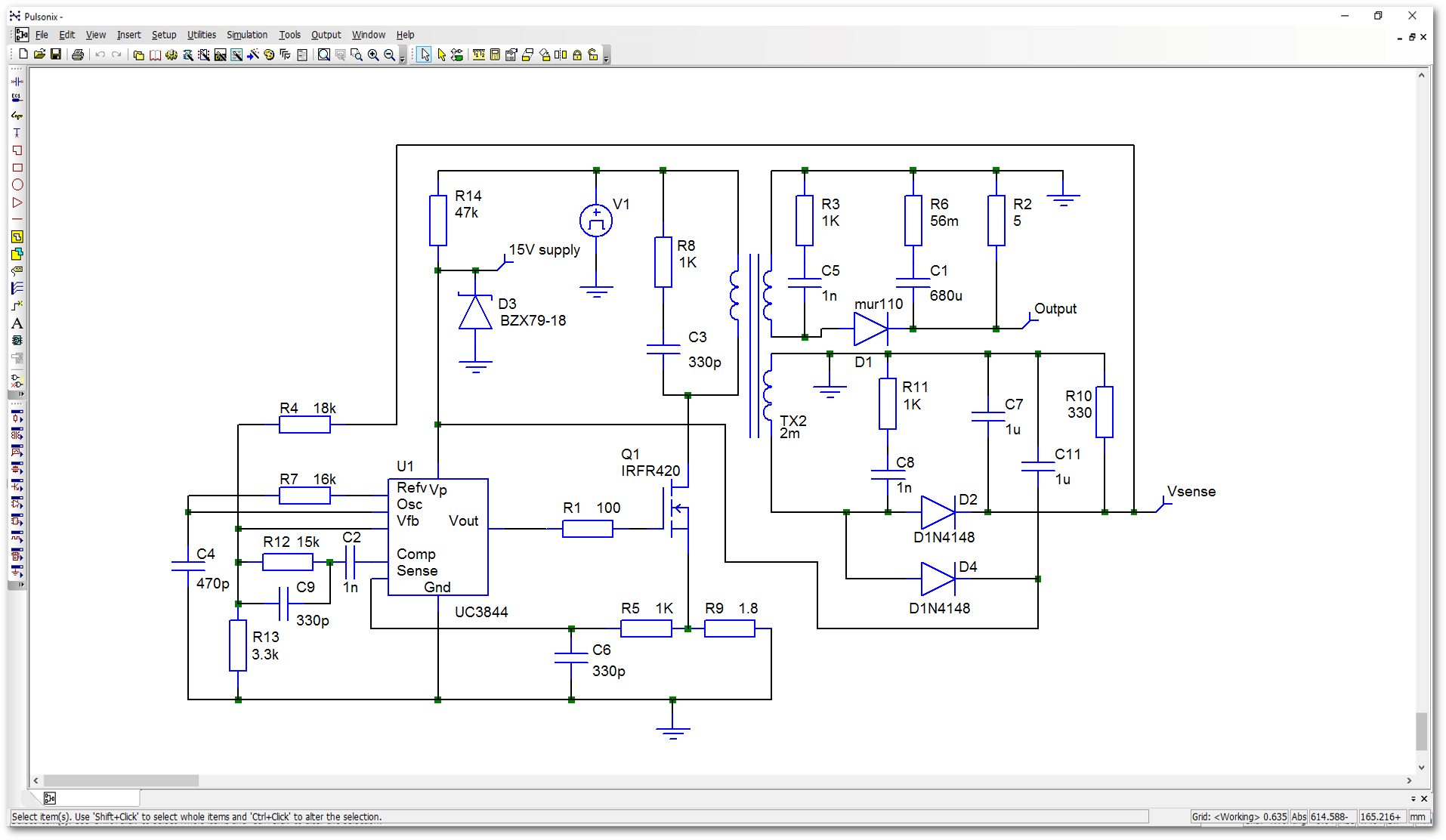

직관적인 사용자 인터페이스와 모드리스 작동 방식으로, 복잡한 메뉴나 명령 없이도 명확하고 간결한 회로도를 쉽게 생성할 수 있습니다.

• 다단계 계층 설계: 미리 정의된 블록을 사용하여 자주 사용되는 회로 요소를 재활용할 수 있도록 지원합니다.
• 전기 규칙 검사: 설계 과정 중 온라인 및 대화형 일괄 처리를 통해 전기 규칙을 지속적으로 검사하여 설계 규칙이 항상 준수되도록 보장합니다.
• 즉각적인 교차 검증 (Cross Probe): 회로도와 PCB 설계 간의 양방향 교차 검증을 통해 설계의 정확성과 올바름을 확보합니다.
• 광범위한 라이브러리: 구성 요소 검색 엔진을 활용하여 1,500만 개 이상의 기성품 구성 요소 중에서 선택하고, 디자인에 바로 드래그 앤 드롭할 수 있습니다.

Spice Simulation

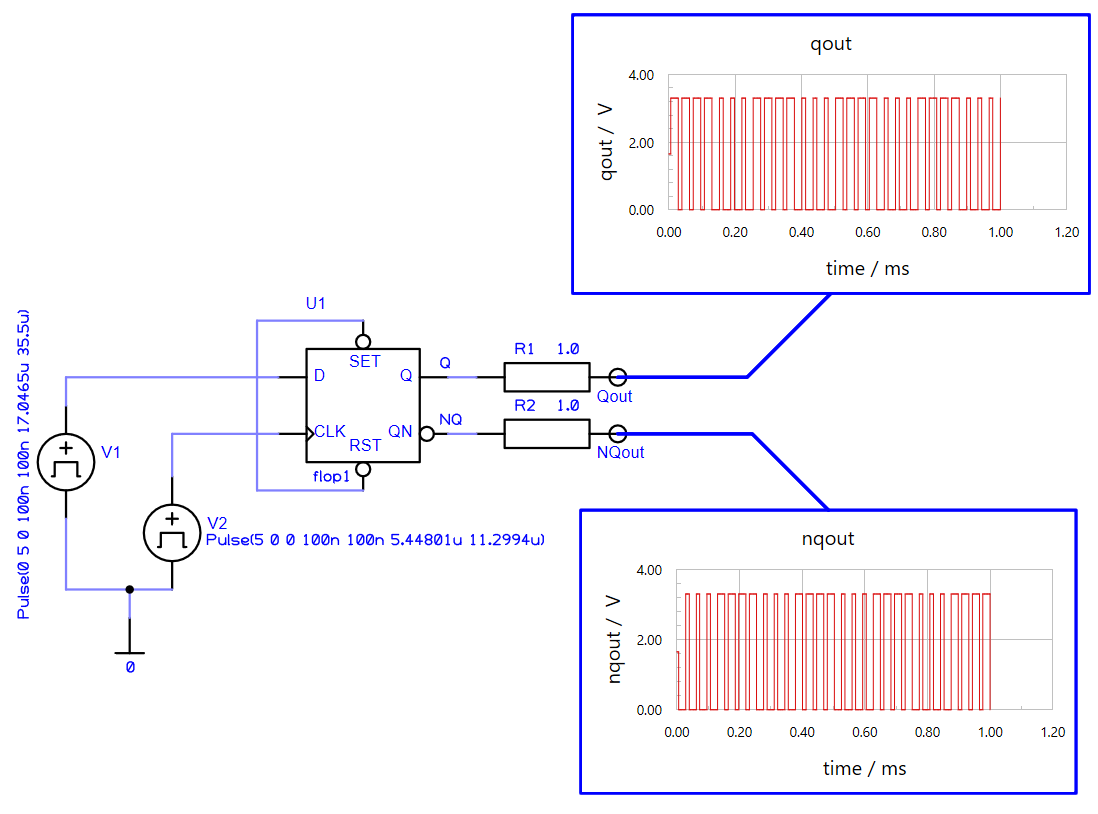

Pulsonix 설계 환경에 완벽하게 통합되어 다양한 인기 스파이스 시뮬레이터가 지원됩니다. 동일한 라이브러리를 사용하여 스파이스 프리미티브, 스티뮬러스 및 프로브를 추가하여 회로도 설계를 시뮬레이션한 다음, Pulsonix를 떠나지 않고도 PCB를 생성할 수 있습니다.

• 시뮬레이터를 구동하는 광범위한 분석 기능을 설계에 적용할 수 있습니다.
• LTSpice 회로도를 사용하지 않거나 Pulsonix 제품을 떠나지 않고도 LTSpice 시뮬레이션 엔진을 구동할 수 있습니다. 바로 사용할 수 있는 전용 LTSpice 라이브러리가 제공됩니다.

PCB Layout

Pulsonix PCB 설계 환경은 최소한의 학습 시간으로 최대의 생산성을 보장하도록 세심하게 설계되었습니다.

규칙 생성, 부품 배치, 라우팅 모드 및 후처리 기능에 이르는 광범위한 기능은 설계 시간을 획기적으로 단축시켜 줍니다.

• 가져오기 필터 (Import Filters): 업계에서 가장 광범위한 가져오기 필터를 통해 설계 및 라이브러리 모두에 대한 지적 재산을 유지할 수 있습니다.
• 설계 변형 (Design Variants): 설계 요구 사항에 맞는 완벽한 어셈블리 변형을 제공합니다.
• PCB-3D 공동 설계 환경: PCB 레이아웃을 통합된 3D 환경으로 전달하여 설계 및 엔클로저를 시각화하고 충돌 감지를 실행합니다. 이 주석이 자동으로 PCB 편집기로 다시 전달되므로 충돌 해결을 위한 위치 변경이 Pulsonix 내에서 모두 가능합니다.

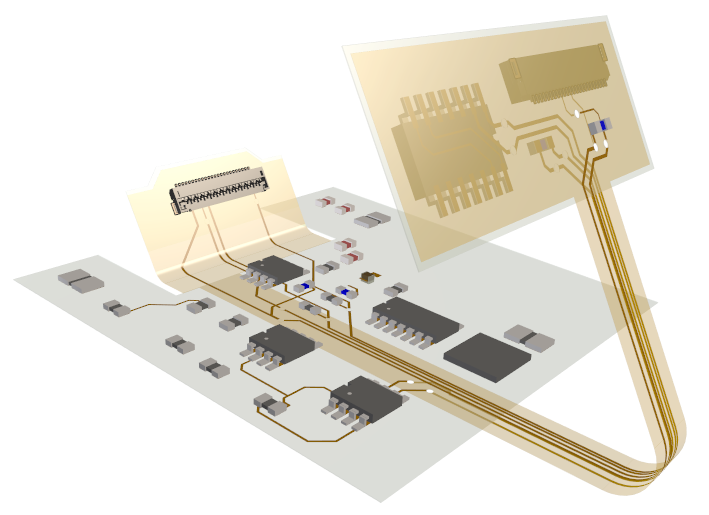

• 3D 뷰어에서 진정한 시각화를 통해 Pulsonix 내에서 플렉시 보드를 생성할 수 있습니다. 보드 벤딩 및 폴딩을 애니메이션과 함께 추가하고 볼 수 있습니다. 벤딩 반경, 벤딩 방향, 킵아웃 영역을 제어하고 중립 벤딩 반경 매개변수를 추가하여 플렉시 보드를 상세하게 구현합니다.

High-Speed Design

Pulsonix는 강력한 제약 조건 기반, 규칙 기반, 대화형 고속 설계 기능을 지원합니다.

• 회로도 기반 규칙 (Schematic Driven Rules): 회로도를 기반으로, 설계 초기 논리 캡처 단계에서 엔지니어가 설계를 구상하고 정의할 수 있습니다. 모든 제약 조건 규칙은 PCB 설계로 자동으로 전달됩니다.
• 제약 조건 기반 설계 규칙 (Constraint Driven Design Rules): 레이아웃 단계에서 반드시 준수되어야 하는 중요한 고속 설계 규칙을 정의합니다.

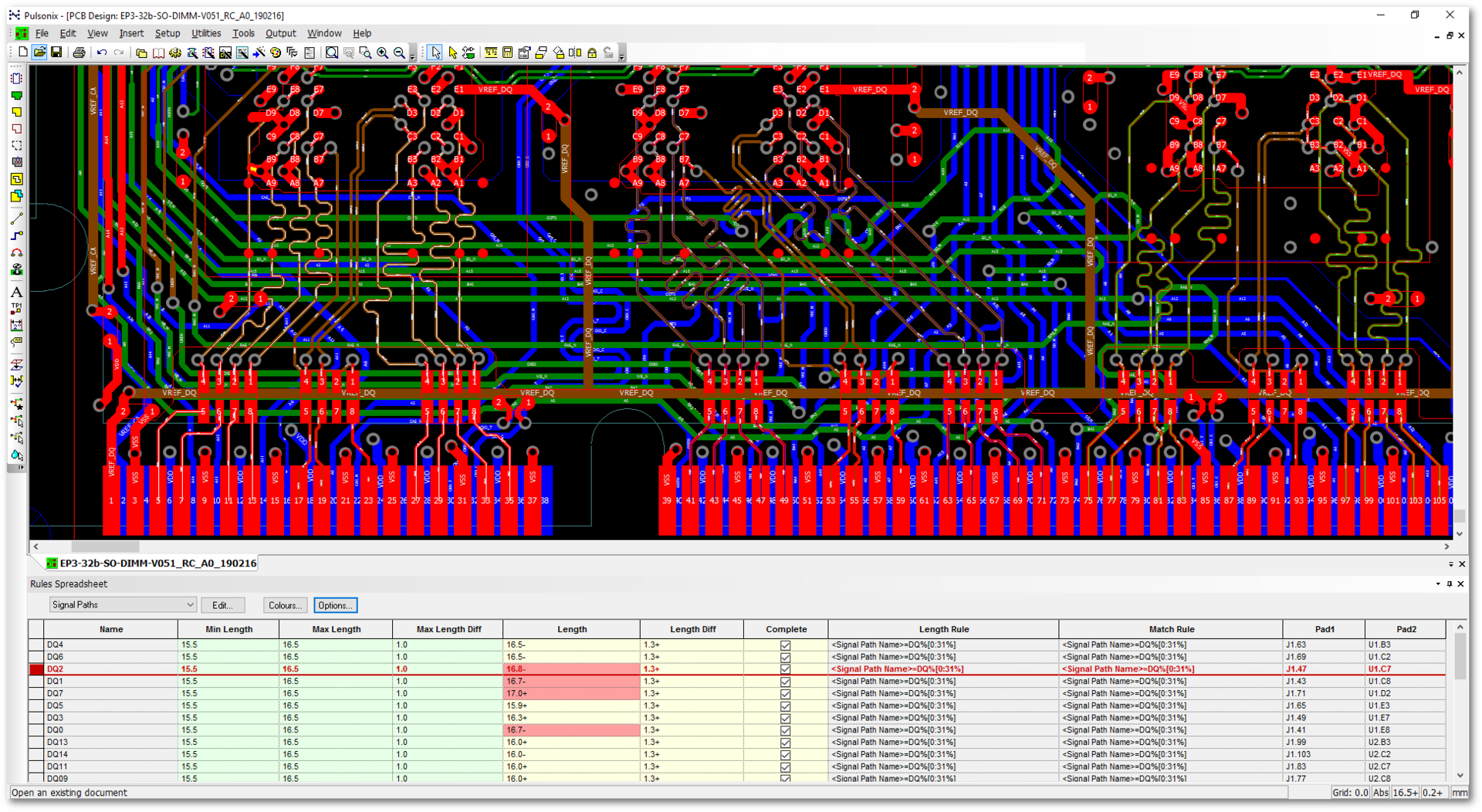

• 신호 경로 (Signal Paths): DDR, USB 및 PCI Express 설계에 필수적인, 설계 내에서 특별한 고려가 필요한 특정 경로를 생성할 수 있도록 지원합니다.
• 서펜타인 라우팅 (Serpentine Routing): 정의된 설계 규칙을 사용하여 트레이스에 길이를 대화형으로 추가합니다.

Advanced Technology

Pulsonix는 현대적인 설계 요구 사항을 위한 고급 기술 기능을 제공합니다.

• 플렉시-리지드 설계 (Flexi-Rigid Design): 다중 스팬 레이어 영역, 보드 외곽선, 보드 컷아웃 및 레이어 스팬 부품을 통한 진정한 플렉시-리지드 지원으로 고급 설계 요구 사항을 쉽게 달성할 수 있습니다.
• 매립 부품 지원 (Support for buried Components): 유전층에 걸쳐 인쇄된 저항 및 커패시터 형태의 매립 부품뿐만 아니라 다층에 걸친 평면 변압기도 이 고급 기능 세트에서 지원됩니다.
• 얇은 다이 지원 (Support for Thinned Dies): 보드의 레이어 기판 내 공동에 매립된 물리적 부품 및 얇은 다이를 포함한 진정한 고급 기술도 지원합니다.
• 칩-온-보드 지원 (Chip-On-Board Support): 설계 내에서 다이 및 본드 패드, 본드 와이어를 자동으로 또는 대화형으로 생성하고 주석을 달 수 있습니다.

Pulsonix Vault

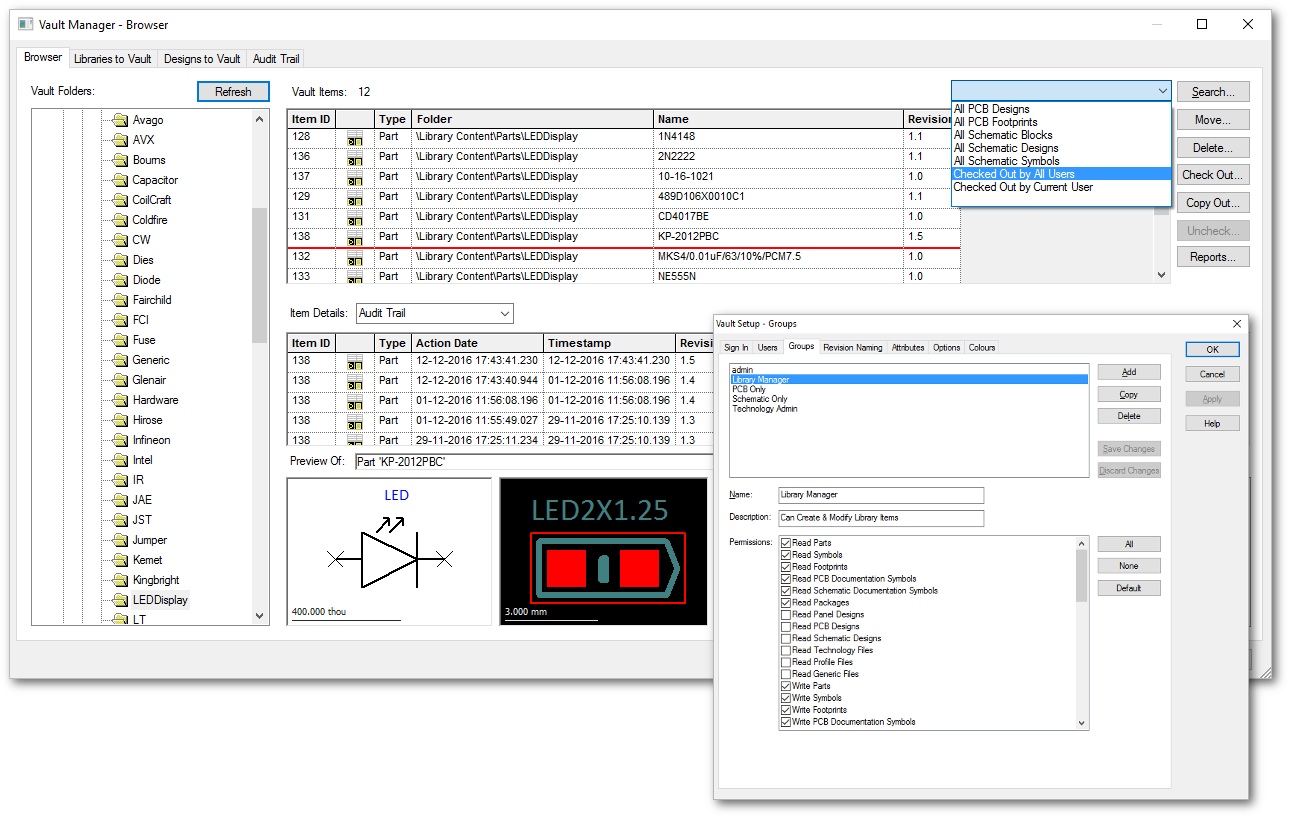

Pulsonix Vault는 회로도 설계, 계층적 블록, PCB 설계, 패널, 기술 파일 및 Pulsonix 라이브러리에 대한 진정한 개정 및 접근 제어를 가능하게 합니다.

• 무료: Pulsonix Vault는 모든 Pulsonix SCM/PCB 시스템에 무료로 제공됩니다.
• 데이터 제어: 통제된 방식으로 알려지고 검증된 데이터를 사용하여 정확성을 보장하고 운영 오류를 줄입니다.
• 전체 감사 확인 (Full Audit Verification): Vault는 모든 변경 사항을 추적하고 기록합니다. 이는 Vault 활동에 대한 전체 감사를 받을 뿐만 아니라, 반복 간 항목의 물리적 변경 사항과 누가 변경했는지도 확인할 수 있음을 의미합니다.
• 유연한 데이터베이스: Vault는 유연성에 따라 로컬 또는 원격으로 배치될 수 있습니다.

Data Migration

Pulsonix는 업계에서 가장 큰 무료 가져오기 필터 컬렉션을 제공합니다. 현재 시스템에서 회로도 및 PCB 설계뿐만 아니라 라이브러리도 가져와 정확하고 정밀하게 지적 재산을 보존합니다.

만약 귀하의 제품에 대한 가져오기 필터를 사용할 수 없는 경우, Gerber 데이터에서 설계를 재구축하고 PCB를 다시 작동 가능한 회로도 설계로 리버스 엔지니어링하는 등 다른 옵션에 대해 문의해 주세요!

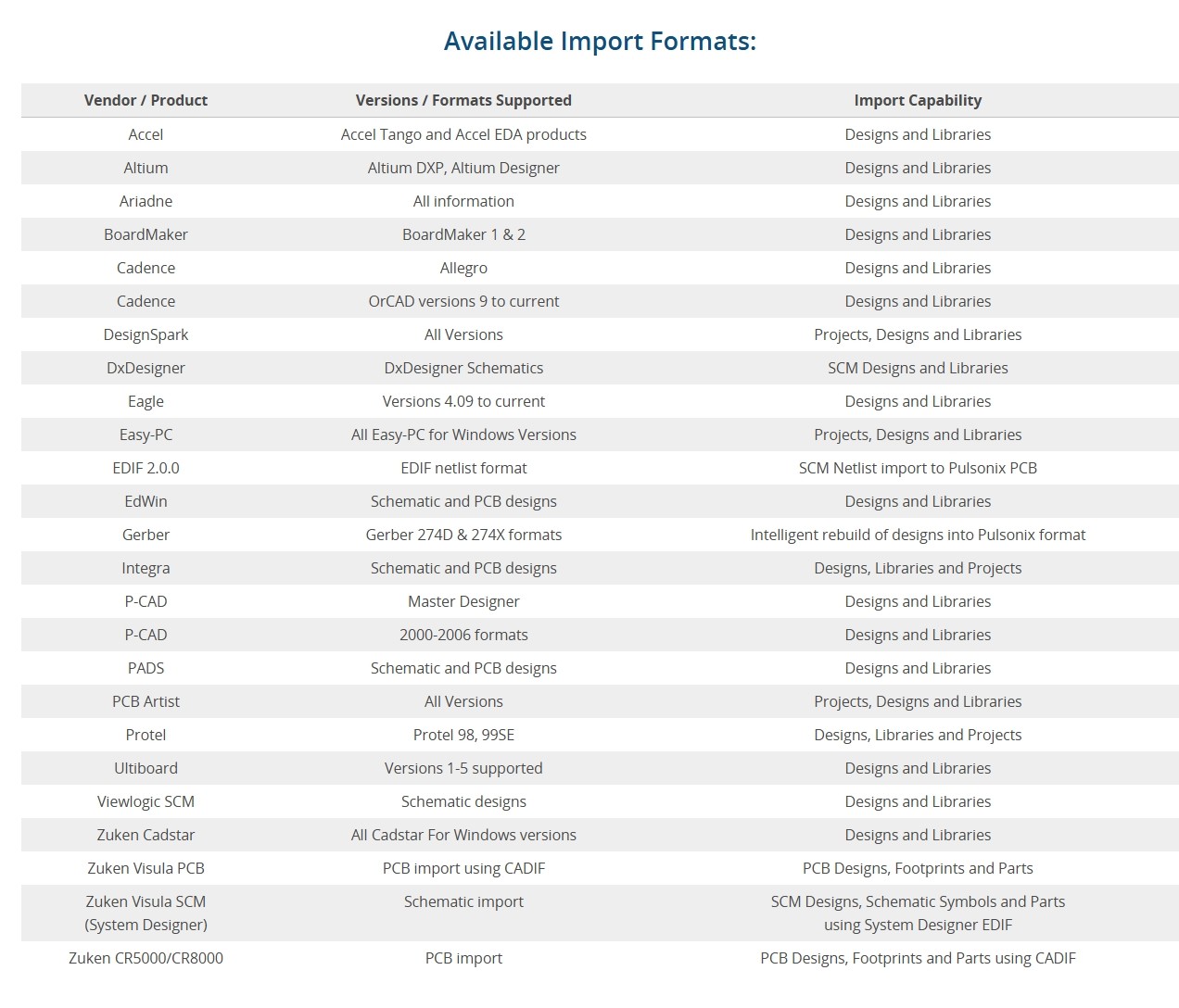

** 현재 사용 가능한 가져오기 필터는 위에 나열되어 있습니다. 관심 있는 제품이나 형식을 찾으실 수 없다면, 저희에게 문의하여 요구 사항을 논의해 주십시오.

     개발 중인 가져오기 필터가 있거나 데이터를 전송할 다른 방법이 있을 수 있기 때문입니다.
